Produktu apraksts
ThePCM-S-0795ir pielāgots 2 AWG lielas-strāvas strāvas džempera kabeļa komplekts, kas paredzēts īsa-attāluma elektriskiem savienojumiem starp akumulatora spailēm, kopnēm, kontaktoriem, strāvas sadales blokiem un citiem augstas-strāvas līdzstrāvas komponentiem.
Komplektā tiek izmantots smags -izmēra sarkans UL10269 2 AWG vads, kura ārējais diametrs ir aptuveni 11,8 mm. Abi gali ir noslēgti ar viegli-ievadāmiem vara caurules gredzenveida spailēm, nodrošinot drošus skrūvju savienojumus prasīgām elektroiekārtām.
Saskaņā ar zīmējumu P1 pusē tiek izmantota 6,4 mm ID gredzena spaile, savukārt P2 pusē ir lielāka 13 mm ID gredzena spaile, kas ļauj kabeli savienot elektriskās sastāvdaļas, izmantojot dažādu izmēru tapas.
Sarkanas karstuma{0}}caurules tiek uzklātas ap abām spaiļu saspiešanas vietām, lai nodrošinātu izolāciju, mehānisku aizsardzību un tīru izskatu. Identifikācijas siltuma saraušanās un centrēta produkta etiķete nodrošina izsekojamību aprīkojuma montāžas un apkopes laikā.
Savienotāju un izstrādājumu konfigurācija
| Vienums |
Specifikācija |
|---|---|
| Produkta Nr. |
|
| Savienotājs 1 |
|
| 2. savienotājs |
|
| Izolācijas pretestība |
|
| Testa spriegums | DC 300 V |
| Kontakta pretestība |
Mazāks vai vienāds ar 3 Ω |
Galvenās produkta priekšrocības
2 AWG augsta-pašreizējā konstrukcija
Smags-2 AWG vads nodrošina stabilu elektrisko ceļu akumulatoram, līdzstrāvas sadalei un citām lielas-strāvas savienojuma lietojumprogrammām.
Dažādi gredzenu izmēri katrā galā
6,4 mm un 13 mm spaiļu montāžas caurumi ļauj montāžai savienot detaļas ar dažādu izmēru tapām.
Vara cauruļu gredzenu termināļi
Vienkāršas-ieejas vara caurules spailes nodrošina drošu presēšanas savienojumu un uzticamu pieskrūvētu saskarni ar akumulatoriem, kopnēm un elektrisko aprīkojumu.
Aizsargātie termināļa savienojumi
Sarkanās karstumā{0}}sarūkošās caurules pārklāj spaiļu saspiešanas zonas, lai uzlabotu izolāciju, aizsardzību pret deformāciju un kopējo kabeļa montāžas izturību.
Lietojumprogrammu scenāriji
Akumulatora barošanas savienojumi
2 AWG džempera kabelis var nodrošināt īsu-attālumu augstas-strāvas savienojumus starp akumulatora spailēm, iekšējām kopnēm, kontaktoriem un līdzstrāvas sadales komponentiem.

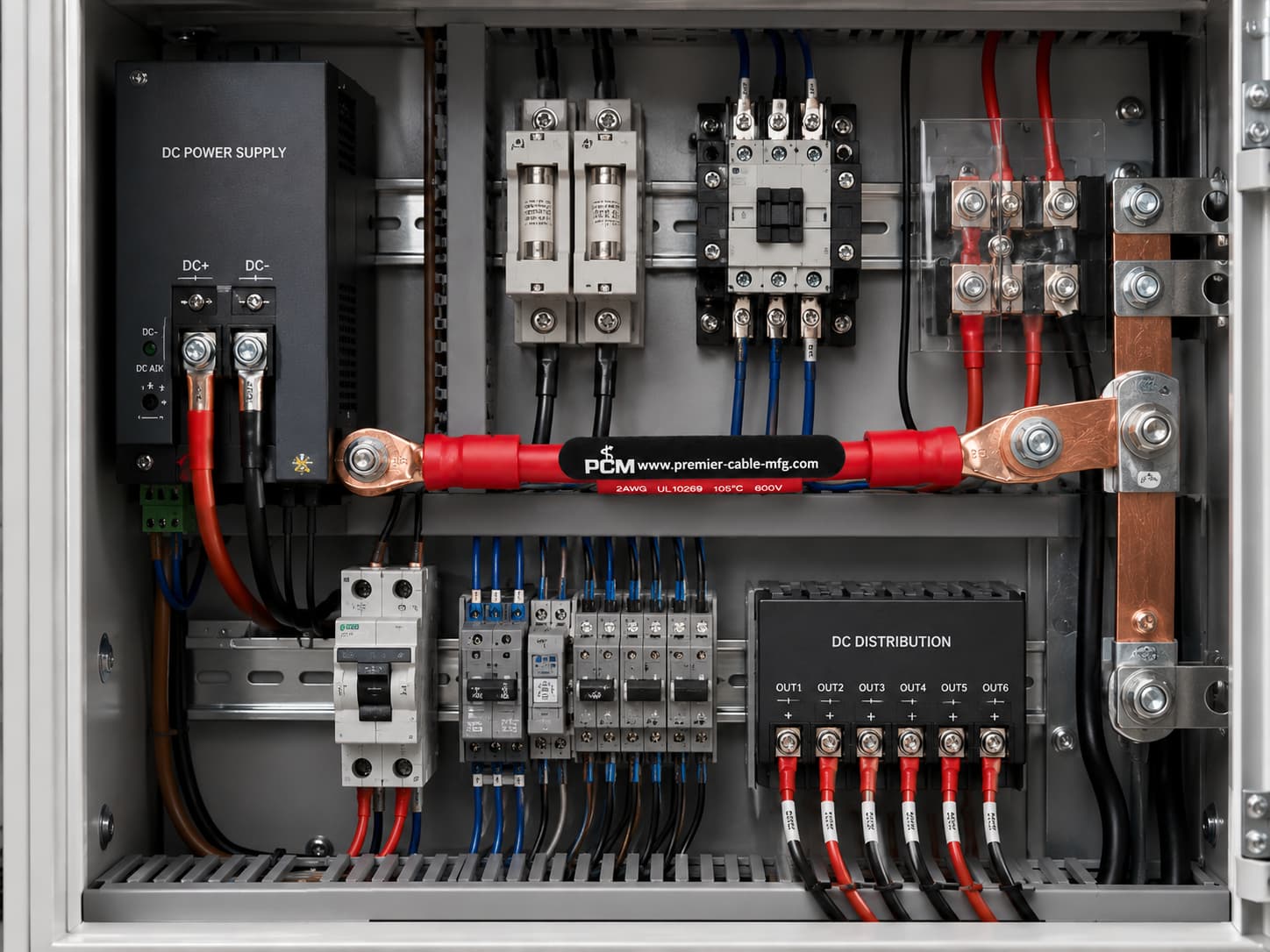

Rūpnieciskās līdzstrāvas barošanas sistēmas
Dažādie gredzenu spaiļu izmēri padara kabeli piemērotu līdzstrāvas kopņu, kontaktoru, slēdžu un citu pieskrūvētu augstas strāvas{0}}elektrisko komponentu pievienošanai.
Produkti Zīmējums
